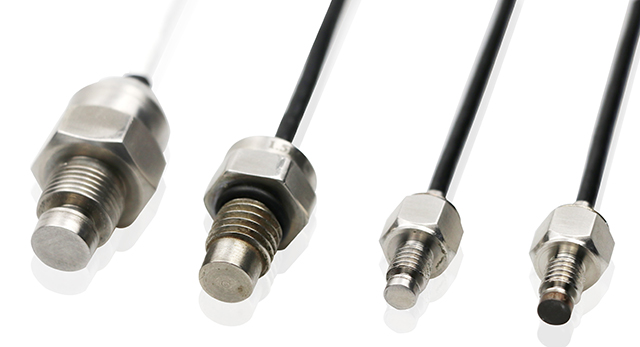

TSG-M16型無腔壓力(齊平膜)壓力變送器采用高精度箔式應變計，配以多種具有特色的放大電路，如抗干擾型、耐高溫型，本安防爆型等，使得該型適用于多種工作環境，加之無腔結構特點，尤適于測量粘度大的介質。
特點
無腔測量膜片
改進優化的電路及安裝結構，提高了抗震動能力和穩定性
安裝使用方便，可靠性高。
性能參數
測量介質 | 與不銹鋼兼容的氣體和液體 | |||||
量 程 | 10bar..20bar..50bar..100bar..200bar..400bar ...1000bar范圍內可選 | |||||
壓力類型 | 表壓 | |||||
過載壓力 | 200%FS | 破壞壓力 | 500%FS | |||
負載能力 | ≥[(供電電壓-6.5V)/0.02A]Ω | |||||
傳感器供電 | 10VDC | 變送器 | 9～30VDC | |||
傳感器輸出信號 | 60 mV ~100 mV | 變送器輸出 | 4～20mA ；0～5V；1～5V；0～10V 可選 | |||
綜合精度 | 0.2%FS；0.5%FS可選 | 絕緣電阻 | ≥100MΩ | |||
零點溫度誤差 | 0.5%FS/10℃ | 螺紋接口 | 特殊要求根據客戶定制 | |||
滿量程溫度誤差 | 0.5%FS/10℃ | 電氣接口 | 航空插頭；直接引線 可選 | |||
補償溫度 | O～70℃；-20～85℃ 可選 | 機械壽命 | ≥1000萬次壓力循環 | |||
工作溫度 | -40～85℃；-40～120℃ 可選 | 長期穩定性 | ≤±0.25%FS/年 | |||

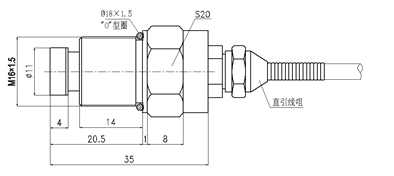

外型尺寸
選型資料：變送器后輸出選型
溫馨提示：標準傳感器與放大器之間線長3米，變送器后出線5米
注： 當您有特殊需求的外形和輸出時，訂貨時需與我們應用工程師聯系。 mV輸出產品標準引線不超過3米，敬請廣大用戶在訂購時
